Cuộn/dàn ngưng – Condenser Coil
Dàn ngưng là một trong hai dàn ống (coils) có mặt trong hệ thống làm mát (cooling system) để hoàn tất chu trình trao đổi nhiệt. Cuộn ngưng thường được đặt ngoài khu vực sử dụng (outside the building) và là nơi môi chất lạnh (refrigerant) thải bỏ nhiệt đã hấp thu từ bên trong hệ thống.
Cuộn ngưng hoạt động như thế nào?
Cuộn ngưng chịu trách nhiệm loại bỏ năng lượng mà dàn bay hơi (evaporator coil) đã thu nhận. Môi chất (sau khi hấp thu nhiệt từ bên trong) được đưa tới dàn ngưng, và tại đây nhiệt với môi trường bên ngoài (thường là không khí ngoài trời hoặc nước làm mát) được truyền ra để môi chất chuyển đổi trạng thái – từ hơi sang lỏng. Quá trình trao đổi nhiệt này tạo ra không khí mát (cool air) hoặc dòng môi chất mát, rồi được phân phối lại qua hệ thống HVAC hoặc hệ thống làm lạnh công nghiệp.

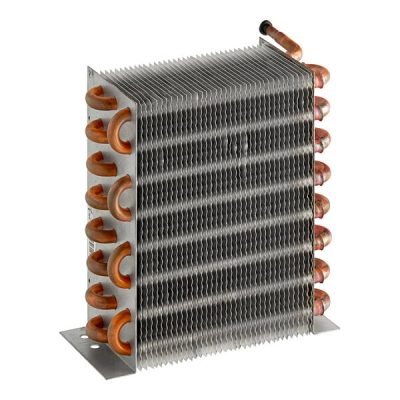

Kích thước và hình dạng của cuộn ngưng có thể đa dạng tùy ứng dụng, nhưng thường là một vỏ kim loại lớn chứa các hàng ống chạy theo chiều dọc hoặc chiều ngang, mỗi ống được trang bị lá nhôm (finned aluminum coils) để tăng diện tích bề mặt trao đổi nhiệt — giúp loại bỏ nhiệt nhanh và hiệu quả hơn.
Vai trò của cuộn ngưng
Nếu cuộn ngưng không hoạt động hiệu quả hoặc bị cản trở, hệ thống sẽ không đáp ứng được nhu cầu làm mát, không duy trì được nhiệt độ mong muốn.
Cuộn ngưng giúp tăng hiệu suất năng lượng vì nó thải nhiệt ra môi trường bên ngoài thay vì đưa lại vào không gian sử dụng.
Trong các hệ thống điều hoà không khí hoặc làm lạnh lớn, dàn ngưng lớn hơn sẽ tăng khả năng làm mát và cải thiện chỉ số hiệu suất theo mùa (Seasonal Energy Efficiency Rating – SEER2).
Bảo trì cuộn ngưng
Để duy trì hiệu suất tốt nhất, cần giữ cuộn ngưng sạch và không có vật cản dòng không khí — như cỏ cao, bụi bẩn, lá cây hay bụi bám. Các lá nhôm (fins) và ống có thể bị lớp bụi hoặc bám bẩn theo thời gian, làm giảm lưu lượng không khí và khiến hệ thống phải hoạt động tải lớn hơn và kém hiệu quả hơn. Việc kiểm tra định kỳ và làm sạch là quan trọng, và nên thực hiện bởi kỹ thuật viên có giấy phép.
Dàn ngưng trong ngành lò hơi & hệ thống nhiệt công nghiệp
Trong lĩnh vực lò hơi và hệ thống nhiệt công nghiệp, khái niệm “cuộn ngưng” hoặc “dàn ngưng” vẫn được sử dụng nhưng với cách hiểu và yêu cầu kỹ thuật khác biệt so với hệ thống HVAC.

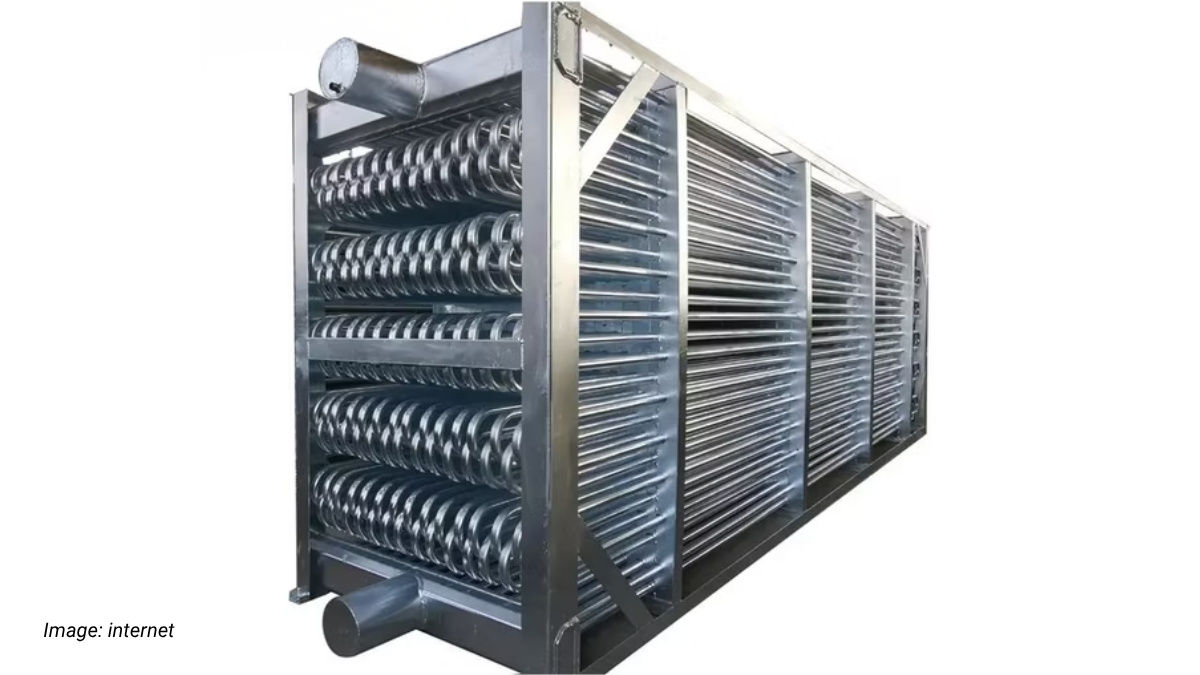

Trong các hệ thống hơi hoặc hơi quá nhiệt, dàn ngưng (condenser) có thể là bộ trao đổi nhiệt dạng shell-and-tube hoặc ống cuộn (coil) dùng để ngưng hơi (steam) thành nước ngưng (condensate), tái sử dụng hoặc xả bỏ.
Khi thiết kế cho hệ thống lò hơi hoặc thu hồi nhiệt thải (waste heat recovery), cuộn/coil ngưng phải chịu các điều kiện khắc nghiệt: nhiệt độ rất cao, áp suất cao, khả năng ngưng tụ axit (acid dew point) hoặc hơi nước chứa các chất ăn mòn/gây bám bẩn. Ví dụ, một giải pháp thiết bị “C-PEX® coil pressurized heat exchangers” có thể chịu nhiệt độ tới ~900 °C và áp suất tới ~150 bar, dành cho dòng khói/bĩ nhiên từ lò hơi hoặc quá trình công nghiệp.
Vật liệu, thiết kế và bảo trì của cuộn ngưng công nghiệp rất quan trọng: lựa chọn ống/nắp, phiến tản nhiệt, hệ thống làm sạch, xử lý chống ăn mòn/ bám cặn, và đảm bảo lưu lượng môi chất làm mát đủ lớn để tránh việc “cháy khô” hoặc bị quá tải nhiệt.
Trong hệ thống lò hơi, khi khí thải chứa hơi nước hoặc khí nóng, nếu dàn ngưng được bố trí để làm lạnh khí thải (quen gọi là “economiser”, “condensing economiser” hoặc máy ngưng hơi phụ trợ), mục tiêu là thu hồi nhiệt ẩn và giảm nhiệt độ khói thoát để tăng hiệu suất lò hơi. Ở đây cuộn/coil ngưng thiết kế khác so với hệ thống lạnh tiêu chuẩn.
Một lưu ý quan trọng: mặc dù thuật ngữ “cuộn ngưng” thường gợi ý tới thiết bị làm mát (chuyên cho lạnh), trong công nghiệp nhiệt nó có thể hoạt động “ngược” – tức là dùng để thu hồi nhiệt hoặc ngưng hơi – nên khi dịch/viết cần rõ ngữ cảnh “làm lạnh” hay “thu hồi/ngưng hơi”.
